QS-GYKMLD-A全程吸附高速印刷開槽模切粘箱打包一體聯動線

暂无价格
收藏
商品說明


2 副本.jpg

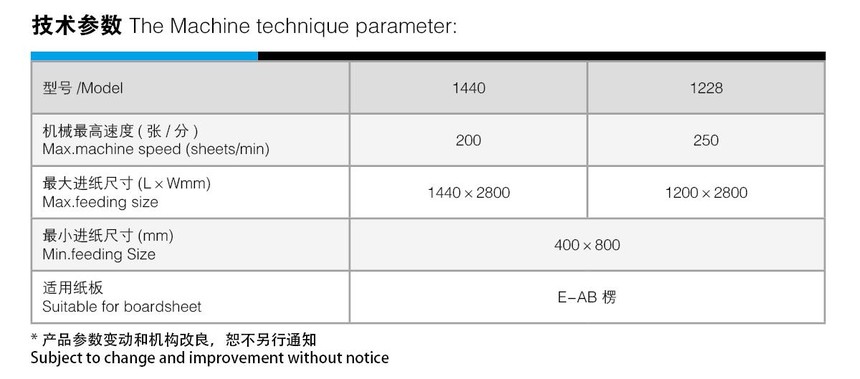

商品參數


送紙單元:


◆ 伺服電機獨立驅動,無齒輪側隙磨損,壽命長、精度高。

◆ 真空吸附前緣送紙,變頻調控風量,送紙穩定。

◆ 延伸式送紙系統,根據紙板長度,確定送紙行程大小,提高送紙精度。

◆ 免壓送紙系統,避免紙板傳送過程被破壞,確保原紙板抗壓強度。

◆ 整機自動歸零系統,儲存常用訂單,快速換單,操作便捷。

◆ 加寬型除塵裝置,除靜電毛刷,可清除紙板表面紙屑粉塵,提高印刷品質。

◆ 左、右側擋板、后托板均為電腦操控,精.密導向機構,位移平穩,附帶側拍功能。









印刷單元:


◆ 全程真空吸附,配合陶瓷送紙輪傳遞系統。

◆ 變頻調整吸附風力,還可根據紙板長度自動調整風門的開關。

◆ 封閉式刮刀配陶瓷網紋輥,實現高網點精.印刷,刮刀受力均勻,調整維護簡單。

◆ 氣動式雙隔膜泵,快速清洗功能,供墨、循環穩定,操作保養簡單。

◆ 快速更換膠輥、網輥裝置,配快換支架。

◆ 傾斜校正輥筒,貼版時的傾斜誤差可在版輥上快速糾正,掛版方便快捷。

◆ 擦版記憶、自動復位系統。













       開槽單元:

◆ 人機界面和電動按鈕調整雙系統操作,可完成開槽箱高、相位、軸向移動調整。

◆ 配置自鎖功能預壓快調機構,保證了盤、軸之間長期精度,壓線時減緩了對紙板的破壞。

◆ 包裹了聚氨脂的壓線上輪,保證了紙板硬度免遭破壞。

◆ 設置同步聯動電動軸向移動,使上下壓線輪、上下開槽刀盤、導向輪同步進行調整;

自潤耐磨導向機構,保證了移位長期正確和提高耐用度。

◆ 壓線輪軸、開槽輪軸選用合金鋼,經表面研磨加工后鍍硬鉻處理;分別經過粗、

精兩臺動平衡設備上進行校正,保證找到平衡點。

◆ 選用合金鋼開槽刀,齒形刀刃寬度為7mm。









       模切單元:

◆ 獨立伺服驅動,避免因模切沖擊影響印刷效果。

◆ 配備進口快換式聚氨酯膠墊,更換方便,具有單向離合器作線速度補償功能,

可確保膠墊磨損后模切出的紙板完全一致。

◆ 工作中模切膠墊滾筒機械螺旋式左右自動橫移(±20mm),使切口刀痕不重復,延長膠墊使用壽命。

◆ 膠墊輥與模切輥間隙采用氣動控制,正常送紙時膠墊輥下降到工作位置,停止送紙時膠墊輥?zhàn)詣?dòng)升起。

◆ 膠墊修正機構,增加膠墊使用次數,降低消耗。

◆ 模切底部裝有廢紙輸送裝置,將模切后的紙屑輸送到設備以外,方便清理。







1664955188634196.jpg       傳遞部:

恒溫可調式上膠系統

CNC聯動操控,多重除屑系統

















折疊部:


精.準定型導向排輪系統/后段吸附皮帶傳輸

高強度橋臂,精.密橫移導向系統














     拍齊部:


延長紙板校正時間,粘合牢固














計數輸出















10 副本.jpg

打包部:

適合用途:紙箱、坑紙、紙板大型物體打捆以及報紙、書刊等印刷品,成衣服裝的打捆,

應用廣泛采用機械(或電子)控制,工作性能穩定,機體堅固耐用,維修簡單。
