QS-GQYKM-A全程真空吸附高清印刷烘干上光烘干模切機

暂无价格
收藏
商品說明


功能與特點:

◆ 高精度:±0.3mm的套準精度,源于伺服傳動、免壓送紙系統和全程真空吸附傳送。

◆ 高網線:130Lpi的印刷網線,源于封閉式刮刀配陶瓷網紋輥和精.密調壓系統。

◆ 高 效率:“送紙-除塵-印刷-紅外烘干-上光-紅外(紫外)烘干-模切-清廢-堆碼”一次完成的生產流程,介于100到150張/分鐘的生產速度。

◆ 高品質:采用CNC智能化操控系統與德國博世力士樂合作,通過網絡,實現遠程維護,確保設備長期穩定運行。

◆ 低消耗:優良的細節設計和聯線生產方式,可節省更多生產材料和人工成本。

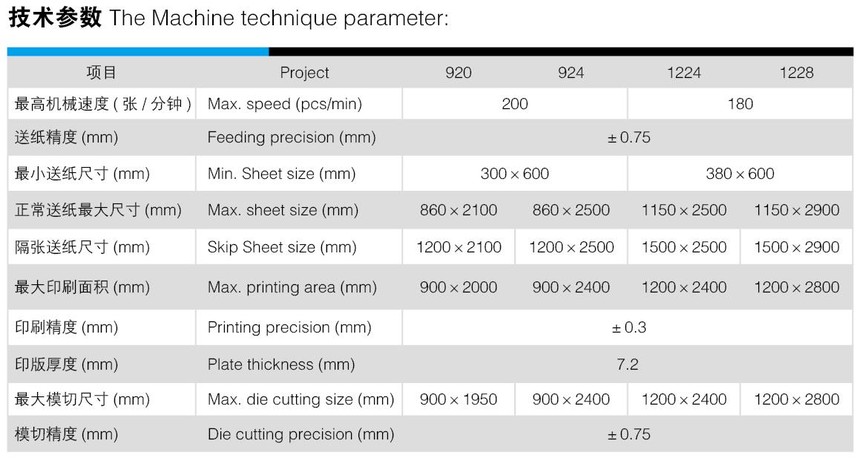

商品參數

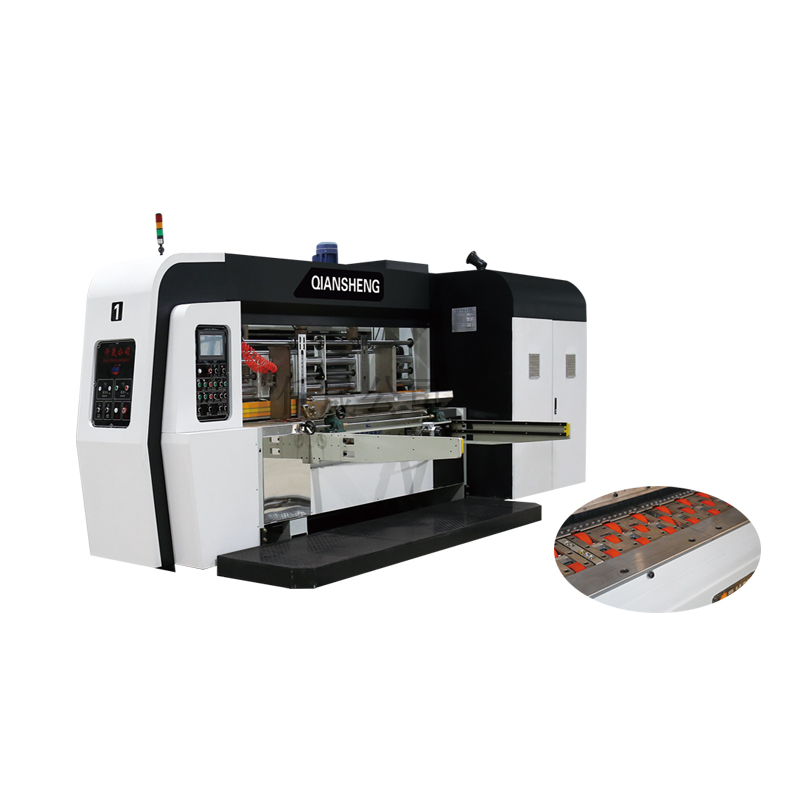

1664953777793596.jpg送紙單元:


◆ 伺服電機獨立驅動,無齒輪側隙磨損,壽命長、精度高。

◆ 真空吸附前緣送紙,變頻調控風量,送紙穩定。

◆ 延伸式送紙系統,根據紙板長度,確定送紙行程大小,提高送紙精度。

◆ 免壓送紙系統,避免紙板傳送過程被破壞,確保原紙板抗壓強度。

◆ 整機自動歸零系統,儲存常用訂單,快速換單,操作便捷。

◆ 加寬型除塵裝置,除靜電毛刷,可清除紙板表面紙屑粉塵,提高印刷品質。

◆ 左、右側擋板、后托板均為電腦操控,精密導向機構,位移平穩,附帶側拍功能。








1664953846482506.jpg印刷單元:

◆ 全程真空吸附,配合陶瓷送紙輪傳遞系統。

◆ 變頻調整吸附風力,還可根據紙板長度自動調整風門的開關。

◆ 封閉式刮刀配陶瓷網紋輥,實現高網點精.密印刷,刮刀受力均勻,調整維護簡單。

◆ 氣動式雙隔膜泵,快速清洗功能,供墨、循環穩定,操作保養簡單。

◆ 快速更換膠輥、網輥裝置,配快換支架。

◆ 傾斜校正輥筒,貼版時的傾斜誤差可在版輥上快速糾正,掛版方便快捷。

◆ 擦版記憶、自動復位系統。











烘干單元:

◆ 紅外線干燥方式,避免出現水墨不干影響印刷或上光效果。

◆ 紅外烘干箱體升降氣動控制系統,烘干箱體可快速抬起。

◆ 可根據紙板寬度需要,選擇烘干范圍,節約能源。

◆ 同樣采用全程真空吸附配合陶瓷送紙輪傳遞系統,確保紙板的傳遞穩定性。

◆ 變頻調整吸附風力,還可根據紙板長度電動調整風箱的風門。

◆ 可選配紫外線烘干系統,對印刷品表面UV光油的烘干。












模切單元:



◆ 獨立伺服驅動,避免因模切沖擊影響印刷效果。

◆ 配備進口快換式聚氨酯膠墊,更換方便,具有單向離合器作線速度補償功能,可確保膠墊磨損后模切出的紙板完全一致。

◆ 工作中模切膠墊滾筒機械螺旋式左右自動橫移(±20mm),使切口刀痕不重復,延長膠墊使用壽命。

◆ 膠墊輥與模切輥間隙采用氣動控制,正常送紙時膠墊輥下降到工作位置,停止送紙時膠墊輥?zhàn)詣?dòng)升起。

◆ 膠墊修正機構,增加膠墊使用次數,降低消耗。

◆ 模切底部裝有廢紙輸送裝置,將模切后的紙屑輸送到設備以外,方便清理。

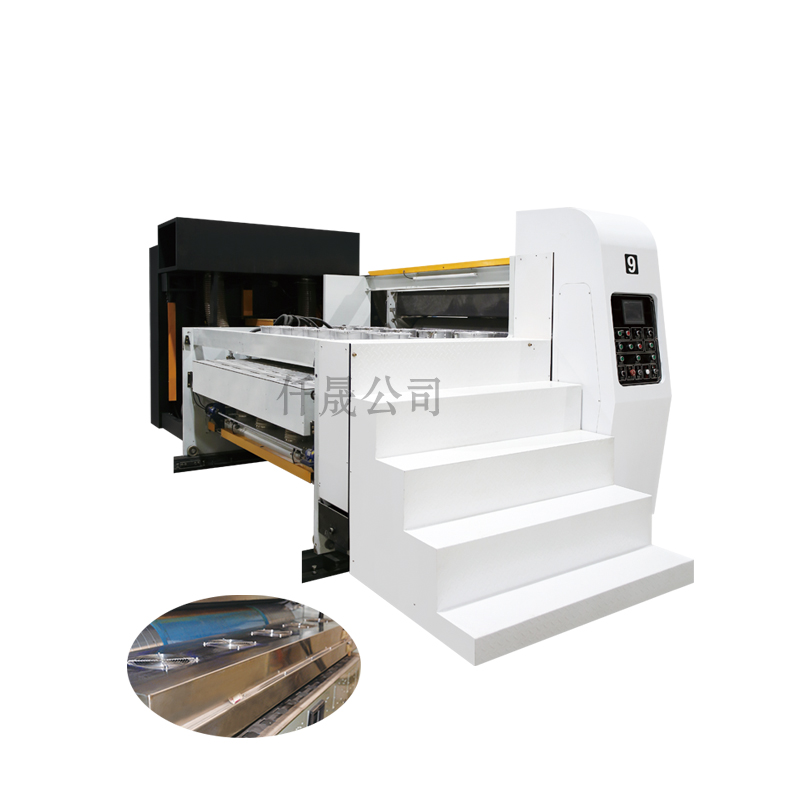

1664954046113714.jpg堆碼單元:


◆ 紙板可堆疊高度1600mm。

◆ 床臺升降由強.力鏈條帶動。升降電機附剎車功能,以保持固定位置,不會下滑。

◆ 床臺隨紙板堆高,自動升降。當紙板堆積到預定高度時,氣壓式抬紙機構自動打開,接住紙板,紙滿報警提示

◆ 設有安.全保護裝置,強制床臺不會突然下滑,確保作業人員安.全。

◆ 平面皺紋爬坡傳送帶,紙板不會滑坡。

◆ 堆碼機寬度設有2200mm,3200mm.
